Hiểu rõ cách lắp đặt công tắc thẻ từ không chỉ giúp tăng tính tiện lợi khi sử dụng mà còn đảm bảo hệ thống vận hành ổn định, bền bỉ. Với hướng dẫn cụ thể từ A-Z, bạn sẽ nắm được các thao tác cơ bản, xử lý gọn gàng từ việc đi dây, đấu nối cho đến kiểm tra an toàn sau khi hoàn thành.

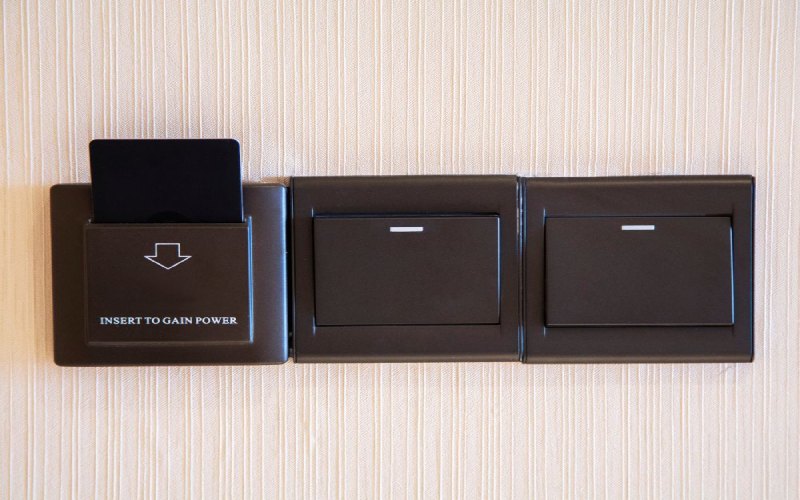

Cấu tạo cơ bản của công tắc thẻ từ
Hệ thống công tắc thẻ từ là giải pháp kiểm soát ra vào hiện đại, được ứng dụng rộng rãi trong các tòa nhà văn phòng, khách sạn và khu vực bảo mật. Thiết bị này hoạt động dựa trên công nghệ cảm biến từ trường để nhận diện và xác thực thông tin người dùng một cách tự động.
- Cảm biến đọc thẻ từ tính: Đây là linh kiện quan trọng có nhiệm vụ phát hiện và giải mã dữ liệu từ thẻ từ khi được đưa vào vùng cảm ứng. Cảm biến sử dụng công nghệ từ trường để quét thông tin được mã hóa trên dải từ tính của thẻ, chuyển đổi thành tín hiệu số để xử lý.
- Mạch vi xử lý trung tâm: Bộ vi xử lý đóng vai trò như “bộ não” của hệ thống, phân tích dữ liệu nhận được từ cảm biến và so sánh với cơ sở dữ liệu người dùng được lưu trữ. Nó đưa ra quyết định cho phép hoặc từ chối truy cập dựa trên kết quả xác thực.
- Rơle điều khiển khóa điện: Thành phần này thực hiện lệnh mở/đóng khóa từ mạch xử lý thông qua việc đóng ngắt mạch điện. Khi xác thực thành công, rơle sẽ kích hoạt cơ cấu mở khóa trong khoảng thời gian được cài đặt trước.
- Hệ thống cấp nguồn và bảo vệ; Bao gồm nguồn điện chính và nguồn dự phòng, cùng với các mạch bảo vệ chống sét, quá áp để đảm bảo hoạt động ổn định. Vỏ ngoài được thiết kế chắc chắn, chống thấm nước và có khả năng chống phá hoại.
Cách lắp công tắc thẻ từ trực tiếp để bật/tắt nguồn điện
Dưới đây là chi tiết hướng dẫn cách lắp đặt công tắc thẻ từ theo kinh nghiệm của dịch vụ sửa khóa tại nhà:
Dụng cụ và vật liệu cần chuẩn bị
- Thiết bị chính: Module công tắc thẻ từ có công suất phù hợp với tải điện cần điều khiển. Thẻ từ tương thích và đã được lập trình sẵn theo yêu cầu sử dụng. Aptomat hoặc cầu dao bảo vệ phù hợp với công suất thiết bị.
- Vật tư điện: Dây điện đơn hoặc dây cáp có tiết diện phù hợp với dòng điện định mức. Ống luồn dây bảo vệ và cố định đường dây. Đế ổ cắm hoặc hộp điện âm tường để gắn công tắc.
- Dụng cụ thi công: Máy khoan và mũi khoan bê tông, thước đo và bút chì đánh dấu. Tua vít đa năng, kìm tuốt dây và kìm ép cos. Đồng hồ vạn năng để kiểm tra điện áp và băng keo cách điện chuyên dụng.
Quy trình lắp đặt chi tiết
Bước 1: Ngắt hoàn toàn nguồn điện tại tủ điện chính và kiểm tra bằng đồng hồ vạn năng để đảm bảo không còn điện áp. Xác định vị trí lắp đặt thuận tiện cho việc sử dụng và bảo trì, tránh các khu vực có độ ẩm cao.
Bước 2: Khoan lỗ gắn hộp điện với kích thước chính xác theo kích thước module công tắc. Luồn dây điện qua ống bảo vệ từ tủ điện đến vị trí lắp đặt, đảm bảo dự phòng chiều dài dây khoảng 15-20cm.
Bước 3: Nối dây pha (dây nóng) từ nguồn vào cực đầu vào của công tắc thẻ từ. Nối dây ra từ cực đầu ra của công tắc đến thiết bị cần điều khiển. Nối dây trung tính và dây đất theo đúng quy định kỹ thuật.
Bước 4: Cố định chắc chắn module công tắc vào hộp điện và lắp nắp che bảo vệ. Bật nguồn điện và thử nghiệm hoạt động bằng cách quét thẻ từ để kiểm tra việc bật/tắt thiết bị.

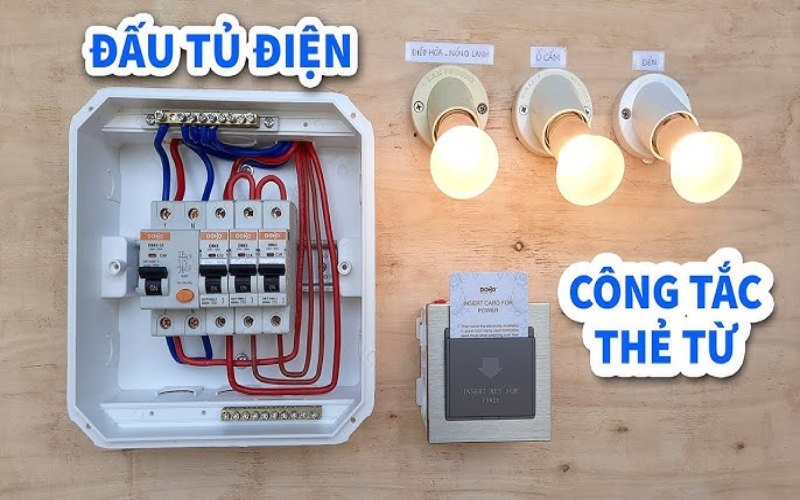

Sơ đồ đấu dây công tắc thẻ từ
Về cơ bản, sơ đồ mạch điện khi đấu nối trực tiếp là một mạch nối tiếp đơn giản:
Nguồn điện 220V -> Aptomat tổng -> Dây Lửa -> Chân L-IN (Công tắc thẻ từ) -> Chân L-OUT (Công tắc thẻ từ) -> Các thiết bị điện (Tải) -> Dây Nguội -> Về nguồn.
Lắp đặt công tắc thẻ từ thông qua khởi động từ (contactor)
Phương pháp lắp đặt công tắc thẻ từ thông qua khởi động từ và contactor mang lại nhiều ưu điểm vượt trội, đặc biệt phù hợp với các ứng dụng cần điều khiển tải điện công suất lớn như máy điều hòa, hệ thống chiếu sáng hoặc thiết bị công nghiệp.
Dụng cụ và vật liệu cần chuẩn bị
Thiết bị điều khiển chính: Khởi động từ (magnetic starter) có công suất định mức phù hợp với tải cần điều khiển, thường từ 9A đến 95A tùy ứng dụng. Contactor điện từ với khả năng chịu dòng cao, có thể bật/tắt hàng nghìn lần mà không bị hao mòn tiếp điểm.
Module công tắc và phụ kiện: Công tắc thẻ từ có đầu ra relay thường mở (NO) hoặc thường đóng (NC) để điều khiển cuộn dây contactor. Rơle trung gian nếu cần chuyển đổi tín hiệu hoặc tăng cường độ tin cậy của hệ thống.
Vật tư kỹ thuật: Dây điện điều khiển tiết diện 1.5mm² cho mạch điều khiển và dây lực tiết diện phù hợp với tải cho mạch động lực. Cầu dao bảo vệ, ống luồn dây và các phụ kiện kết nối như cos, đầu nối ép.
Các bước lắp công tắc thẻ từ
Bước 1: Tắt cả aptomat tổng và các aptomat nhánh liên quan đến khu vực lắp đặt.
Bước 2: Cố định công tắc thẻ từ lên đế âm tường. Lắp đặt khởi động từ và aptomat vào vị trí phù hợp, thường là trong tủ điện nhỏ của phòng.
Bước 3: Nối đầu ra của công tắc thẻ từ vào một đầu cuộn dây của contactor. Nối đầu kia của cuộn dây contactor về trung tính (nếu dùng contactor 220V) hoặc về pha thứ hai (nếu dùng contactor 380V). Kiểm tra điện áp định mức của cuộn dây contactor phải khớp với điện áp cung cấp.
Bước 4: Đấu dây nguồn vào các tiếp điểm đầu vào của contactor (L1, L2, L3 đối với 3 pha). Nối các tiếp điểm đầu ra của contactor (T1, T2, T3) đến thiết bị tải cần điều khiển. Đảm bảo tiết diện dây phù hợp với dòng điện định mức của tải.
Kiểm tra và hoàn thiện kết nối
- Kiểm tra lại tất cả các mối nối, đảm bảo chúng được siết chặt và cách điện an toàn.
- Bật aptomat cho mạch điều khiển trước. Cắm thẻ vào công tắc, bạn sẽ nghe tiếng “tạch” của contactor hút vào.
- Tiếp theo, bật aptomat cho mạch động lực. Kiểm tra các thiết bị công suất lớn đã hoạt động chưa.
- Rút thẻ ra, contactor phải nhả ra (nghe tiếng “tạch”) và toàn bộ thiết bị phải ngắt điện.

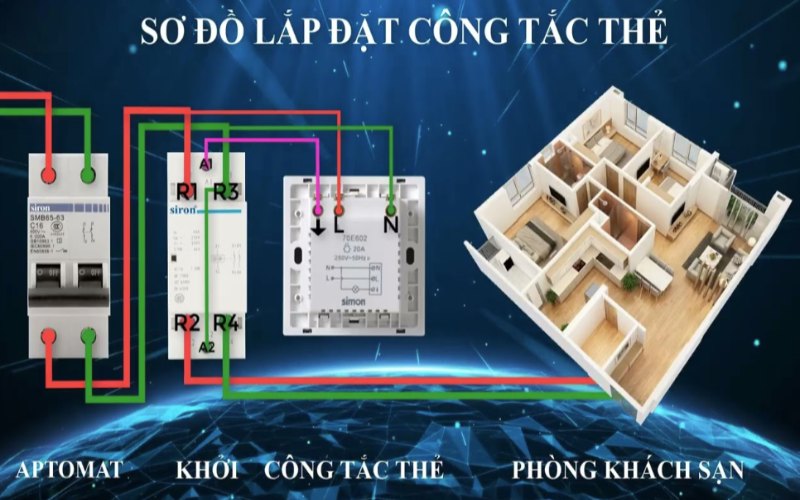

Sơ đồ lắp đặt công tắc thẻ từ kết hợp điều khiển contactor
Việc thiết kế sơ đồ đấu nối công tắc thẻ từ kết hợp contactor đòi hỏi sự tính toán kỹ lưỡng và hiểu biết sâu sắc về nguyên lý hoạt động của từng thành phần trong hệ thống.
Bước tính toán và thiết kế sơ bộ
Xác định công suất định mức, dòng điện làm việc và điện áp cung cấp cho thiết bị tải cần điều khiển. Tính toán dòng điện khởi động (thường gấp 5-7 lần dòng định mức) để chọn contactor có khả năng chịu dòng phù hợp.
Lập sơ đồ nguyên lý mạch điều khiển với công tắc thẻ từ làm thiết bị khởi động, contactor làm thiết bị thực thi. Xác định điện áp cuộn dây contactor (220V hoặc 24V DC) phù hợp với đầu ra của công tắc thẻ từ.
Lựa chọn thiết bị phù hợp
Công tắc thẻ từ: Chọn loại từ thương hiệu uy tín, có ghi rõ công suất chịu tải và công nghệ thẻ (nên dùng thẻ RFID để bảo mật tốt hơn).
Contactor và Aptomat: Chọn sản phẩm từ các thương hiệu nổi tiếng như Schneider, LS, Mitsubishi, Panasonic để đảm bảo chất lượng, khả năng đóng cắt chính xác và an toàn phòng chống cháy nổ.
Thực hiện đấu nối theo sơ đồ
Luôn tuân thủ nguyên tắc đấu nối từ trên xuống dưới, từ nguồn vào đến tải ra. Sử dụng dây điện có tiết diện phù hợp với dòng điện của từng mạch (mạch động lực cần dây to hơn mạch điều khiển).
Sử dụng đế âm cho công tắc thẻ từ
Đế âm là bộ phận không thể thiếu để lắp đặt công tắc thẻ từ một cách thẩm mỹ và an toàn.
Cách chọn loại đế âm
Hình dáng: Phổ biến nhất là đế âm vuông (kích thước khoảng 86x86mm) và đế âm hình chữ nhật. Bạn cần xem kỹ thông số của công tắc thẻ từ để chọn loại đế tương thích.
Chất liệu: Đế nhựa chống cháy là lựa chọn phổ biến và an toàn. Đế kim loại thường dùng trong các hệ thống đi ống gen thép.
Độ sâu: Chọn đế có độ sâu đủ lớn để chứa thân công tắc và các mối nối dây điện một cách thoải mái, tránh bị cấn, gập dây.
Dụng cụ cần chuẩn bị
- Máy cắt tường, máy khoan bê tông.
- Đục, búa.
- Bay, vữa xây dựng.
- Thước kẻ, bút đánh dấu.
Các bước lắp đặt chi tiết
- Xác định vị trí: Đánh dấu vị trí lắp đặt trên tường, thường là cạnh cửa ra vào ở độ cao khoảng 1.2m – 1.4m.
- Cắt tường: Dùng máy cắt tường cắt theo đường viền đã đánh dấu.
- Đục lỗ: Dùng đục và búa để tạo lỗ hổng trên tường vừa với kích thước của đế âm.
- Đi dây chờ: Luồn dây điện nguồn và dây ra tải vào bên trong đế âm.
- Cố định đế âm: Đặt đế âm vào lỗ, dùng vữa để cố định chắc chắn. Căn chỉnh cho mặt đế phẳng với mặt tường.
- Chờ khô: Đợi cho lớp vữa khô hoàn toàn trước khi tiến hành lắp đặt công tắc thẻ từ vào.
Kiểm tra vận hành sau khi lắp
Sau khi hoàn tất việc lắp đặt công tắc vào đế âm, hãy kiểm tra độ chắc chắn, đảm bảo công tắc không bị lung lay. Mặt công tắc phải ôm sát vào bề mặt tường, không tạo khe hở gây mất thẩm mỹ.
Kết luận
Hy vọng những chia sẻ trên đã giúp bạn hiểu rõ quy trình và cách lắp đặt công tắc thẻ từ một cách khoa học, chính xác. Thực hiện đúng kỹ thuật sẽ giúp hệ thống hoạt động ổn định, bền bỉ và mang lại sự tiện lợi trong đời sống. Nếu cần dịch vụ lắp công tắc thẻ từ hay thay ổ khóa cửa chung cư hãy gọi ngay cho Sửa Khóa Quang Trung.
